带您了解液压缸的组件及原理

2022-08-05 11:42:10

液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成;为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏,在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置,在前端盖外侧,还装有防尘装置;为防止活塞快速退回到行程终端时撞击缸盖,液压缸端部还设置缓冲装置;有时还需设置排气装置。


缸体组件与活塞组件形成的密封容腔承受油压作用,因此,缸体组件要有足够的强度,较高的表面精度可靠的密封性。

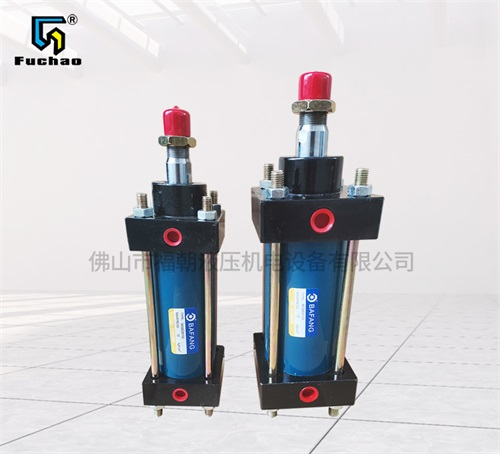

佛山液压缸厂家

缸筒与端盖的连接形式:a.法兰式连接 b.半环式连接 d.拉杆式连接 f.内螺纹连接


(1)法兰式连接,结构简单,加工方便,连接可靠,但是要求缸筒端部有足够的壁厚,用以安装螺栓或旋入螺钉,它是常用的一种连接形式。


(2)半环式连接,分为外半环连接和内半环连接两种连接形式,半环连接工艺性好,连接可靠,结构紧凑,但削弱了缸筒强度。半环连接应用十分普遍,常用于无缝钢管缸筒与端盖的连接中。


4)拉杆式连接,结构简单,工艺性好,通用性强,但端盖的体积和重量较大,拉杆受力后会拉伸变长,影响效果。只适用于长度不大的中、低压液压缸。


(5)焊接式连接,强度高,制造简单,但焊接时易引起缸筒变形。


缸筒是液压缸的主体,其内孔一般采用镗削、绞孔、滚压或珩磨等加工工艺制造,要求表面粗糙度在 0.1~0.4μm,使活塞及其密封件、支承件能顺利滑动,从而确保密封效果,减少磨损;缸筒要承受很大的液压力,因此,应具有足够的强度和刚度。端盖装在缸筒两端,与缸筒形成封闭油腔,同样承受很大的液压力,因此,端盖及其连接件都应有足够的强度。设计时既要考虑强度,又要选择工艺性较好的结构形式。


活塞组件由活塞、活塞杆和连接件等组成。随液压缸的工作压力、安装方式和工作条件的不同,活塞组件有多种结构形式。


活塞与活塞杆的连接形式:螺纹式连接和半环式连接


活塞与活塞杆的连接常用的有螺纹连接和半环连接形式,除此之外还有整体式结构、焊接式结构、锥销式结构等。螺纹式连接,结构简单,装拆方便,但一般需备螺母防松装置;半环式连接,连接强度高,但结构复杂,装拆不便,半环连接多用于高压和振动较大的场合。
