液压油缸出现了磨损怎么解决

液压油缸磨损是常见的故障问题，可能导致系统内泄、压力下降、动作迟缓或爬行等现象。针对不同磨损类型和部位，需采取针对性解决方案：

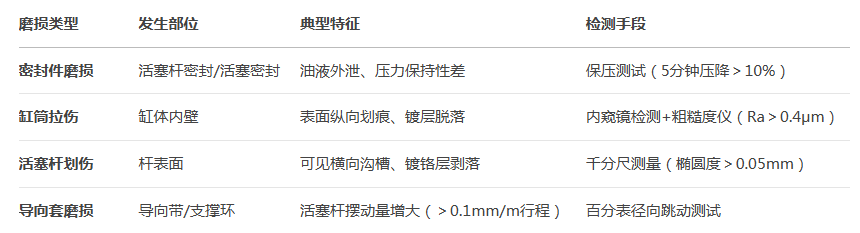

一、常见磨损类型及诊断方法

二、分级修复方案

1. 轻度磨损（仅密封失效）

更换密封件

选用聚氨酯（PU）或氟橡胶（FKM）材质密封圈

注意密封沟槽倒角处理（R0.2~0.5mm），避免安装损伤

2. 中度磨损（缸筒/活塞杆局部损伤）

表面再制造技术

活塞杆修复：

① 超精磨削（去除划痕）

② 电刷镀硬铬（厚度0.03~0.05mm，硬度≥800HV）

缸筒修复：

① 珩磨加工（粗糙度恢复至Ra0.1~0.2μm）

② 激光熔覆不锈钢层（适用于深度＞0.3mm的沟槽）

3. 重度磨损（结构性损伤）

整体更换部件

活塞杆材质优先选用42CrMo（调质硬度HRC28-32）

缸筒选用冷拔珩磨管（内径公差H8，直线度≤0.05mm/m）

三、关键修复工艺控制

同轴度校正

活塞杆与缸筒装配后，用V型块支撑检测：

全长直线度≤0.1mm

径向圆跳动≤0.05mm

表面处理规范

镀铬层孔隙率≤3个/cm²（通过铜加速盐雾试验≥96h）

活塞杆表面镀铬后需进行去氢处理（200℃×2h）

密封系统升级

采用组合式密封（如格来圈+斯特封）

增加防尘圈（如双唇口型）防止杂质侵入

四、预防性维护措施

油液管理

定期检测油液清洁度（NAS 1638 Class 8级以内）

含水量≤0.05%（采用卡尔费休法测定）

缓冲调整

设置合理的缓冲节流阀（末端速度≤0.1m/s）

避免活塞撞击缸底（预留5~10mm余量）

防腐蚀设计

海洋环境使用不锈钢活塞杆（17-4PH）

增加电泳涂层（膜厚20~30μm）

五、维修后性能验证

压力测试

1.5倍额定压力保压5分钟，无外渗或变形

负载测试

满载荷连续运行20次循环，速度波动≤±5%

耐久测试

50万次行程后复测内泄量（≤5mL/min）

六、经济性决策建议

修复价值评估公式：

维修成本/新件价格×100%＜60% 时建议修复

报废标准：

缸筒壁厚减薄量＞15%或活塞杆镀层磨损＞40%

注：对于伺服液压系统，建议直接更换新油缸以确保动态响应性能。

通过以上措施，可恢复油缸90%以上的原始性能。建议每500工作小时检查活塞杆表面状况，并建立磨损趋势档案（如测量杆径变化率）。
