如何根据您的设备空间与负载定制液压油缸？

定制液压油缸是一个严谨的工程过程，需要综合考虑机械几何约束、受力工况以及液压系统参数。为了确保油缸既能在有限的空间内安装，又能提供足够的出力且长期稳定运行，通常需要遵循以下六个核心步骤来进行设计和选型：

第1步：明确安装空间（几何约束）

这是定制的第1步，决定了油缸的外形尺寸限制。

总长限制（收缩状态）：

测量设备在小空间时，油缸两端安装中心点之间的距离（即安装距，通常指耳轴中心到耳环中心的距离，记为 LL）。

这决定了油缸的小结构长度（含活塞、缸底、耳环等）。

行程需求（SS）：

确定设备需要移动的直线距离（即行程）。

注意： 行程越长，油缸的导向套和缸筒配合要求越高，且需要考虑活塞杆的弯曲稳定性（压杆稳定性）。

直径限制（径向空间）：

测量设备留给油缸缸筒（DD）和活塞杆头部（dd）的ZUI大允许直径。

如果空间极其狭小，可能需要考虑多级油缸（伸缩套筒式），虽然价格更高，但能以较小的收缩长度实现较大的行程。

第二步：计算负载与压力（出力需求）

根据所需的力量反推缸径和系统压力。

1.确定所需理论推力/拉力：

推力： 活塞杆伸出时的力（通常无杆腔进油）。

拉力： 活塞杆缩回时的力（有杆腔进油，面积较小，力小于推力）。

2.选定额定工作压力（PP）：

取决于你现有的液压泵站。

常见压力等级：7MPa（低压）、14MPa（中压）、21MPa（高压）、25-35MPa（超高压）。

原则： 压力越高，油缸直径越小，但对密封件和缸筒材质要求越高。

3.计算缸径（DD）：

根据推力和选定的压力反推 $D$，并圆整到标准缸径系列（如50, 63, 80, 90, 100, 110, 125, 140, 150, 160, 180, 200, 220, 250mm等）。

4.确定活塞杆直径（dd）：

受拉力工况和稳定性（压杆失稳）制约。

粗略估算： 对于高压长行程，杆径通常取缸径的0.5~0.7倍。

第三步：校核关键性能（结构强度与稳定性）

在尺寸初步确定后，必须进行力学验算，否则可能出现断杆或屈曲。

活塞杆强度校核：

计算ZUI细处的拉应力或压应力。

必须小于材料的屈服强度除以安全系数（通常安全系数 n \ge 1.5n≥1.5）。

压杆稳定性校核（关键）：

当活塞杆伸出很长且受轴向压缩时，它就像一根细长的柱子，可能会突然弯曲（失稳）。

影响因素： 安装方式（如两端耳轴、一端刚性固定）、杆径、行程。

缸筒壁厚校核：

根据ZUI高允许压力（耐压试验压力）计算所需ZUI小壁厚。

对于高压油缸，还需考虑缸筒的爆裂压力。

第四步：确定安装与连接方式（接口匹配）

这决定了油缸如何与你的机械设备连接。

安装形式：

耳环式： 常用，允许摆动（单耳环或双耳环，带或不带关节轴承）。

耳轴式： 中间或端部耳轴，适合需要油缸摆动的场合。

法兰式： 刚性连接，适合无摆动的推拉。

脚架式： 底部带底座，用螺栓固定。

活塞杆端连接：

螺纹（外螺纹或内螺纹）、叉形头、球铰、法兰连接等。

油口连接：

确定进出油口的螺纹规格（如G1/2, M18x1.5, SAE法兰等）和位置（通常靠近两端，且尽量避免干涉）。

缓冲需求：

如果负载惯量大、运行速度快（如 > 0.1 m/s），且需要撞击缸盖停止，建议要求设计可调缓冲，避免油缸在行程末端剧烈撞击导致损坏。

第五步：选定密封与材质（环境与介质）

根据使用环境选择合适的材料和密封系统。

工作介质：

普通液压油、水乙二醇、磷酸酯抗燃油？不同介质对应不同密封材质。

环境温度：

高温环境需选用氟橡胶（FKM）密封，低温需选用聚氨酯（PU）或特殊的耐寒材料。

工况：

有尘/恶劣环境： 必须加装防尘圈，甚至选用不锈钢活塞杆或加装伸缩式防尘罩（皮老虎）。

高频振动： 需要防止密封磨损过快。

材质：

缸筒：通常45#钢珩磨管，调质处理。

活塞杆：通常45#钢或40Cr，表面镀铬（镀硬铬）处理，以提高耐磨性和防锈性。若在食品级或强腐蚀环境，需用不锈钢材质。

第六步：提供设计输入参数清单

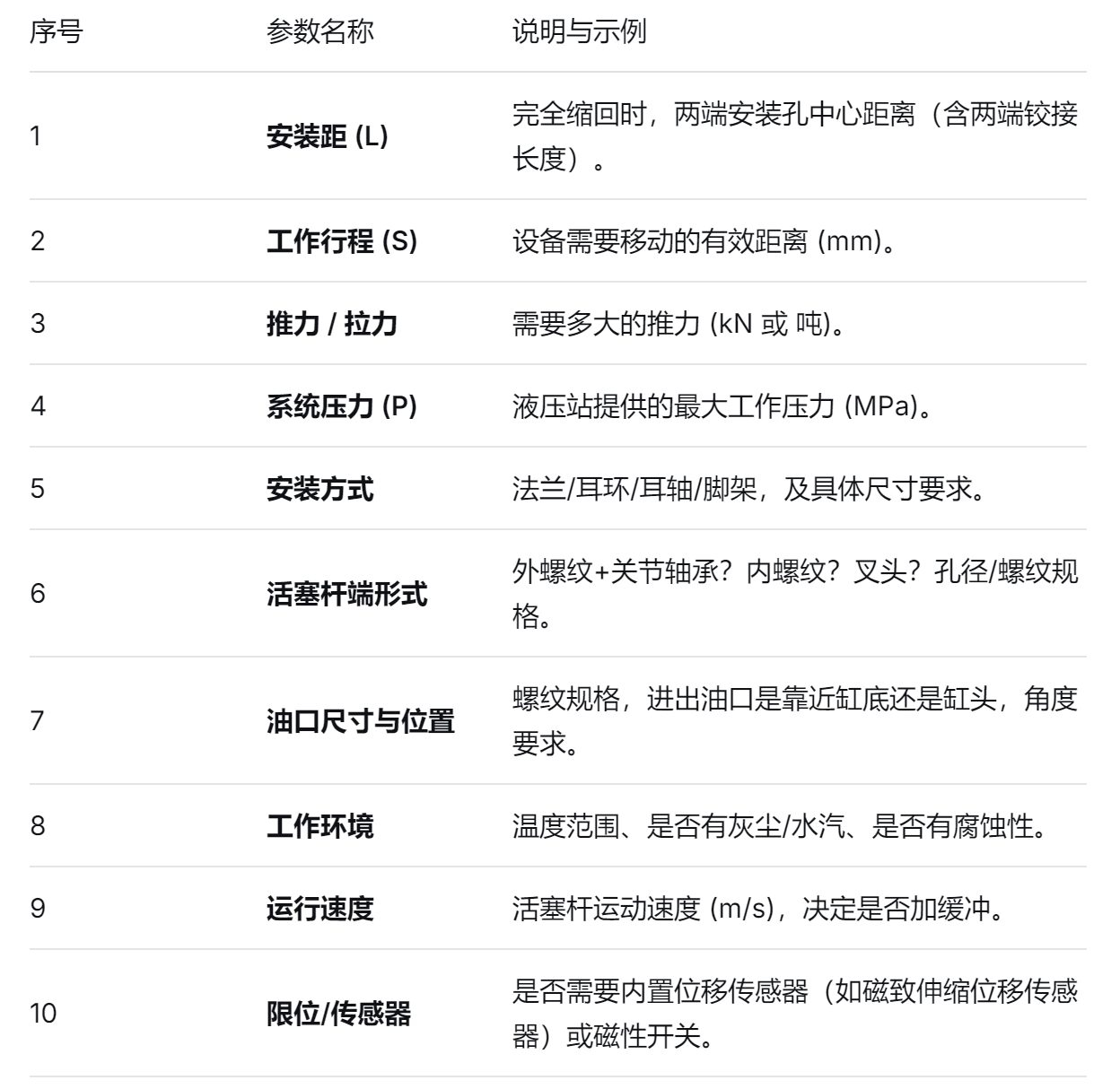

为了让液压油缸制造商准确地为您定制，您需要提供一份技术需求表。请对照以下清单检查是否齐全：
