液压站过滤系统设计与滤芯选型

液压站（液压泵站）的过滤系统设计直接决定了液压元件的寿命、系统的可靠性以及故障率。据统计，70%-80% 的液压系统故障源于油液污染。

过滤系统的核心目标是通过合理的滤芯选型与布局，将油液的固体颗粒污染度控制在目标清洁度等级（ISO 4406或NAS 1638）范围内。

以下是液压站过滤系统设计的完整框架与滤芯选型指南：

一、 过滤系统的“三位一体”布局

一个完善的液压站过滤系统通常由三个位置（吸油、压力、回油）的过滤器组成，部分高要求系统还会增设循环过滤。

1. 吸油过滤器（安装在泵吸油口）

主要作用：保护液压泵（液压系统中昂贵、敏感的元件之一），防止油箱内的大颗粒杂质（如焊渣、锈皮、密封胶块）进入泵内引起气蚀或卡死。

设计要点：

精度：通常选用 100μm ~ 180μm（粗过滤）。

通流能力：滤芯的额定流量必须是泵流量的 2倍以上（考虑到冷油高粘度时的吸油阻力）。

结构：必须配备带旁通阀（开启压力通常为0.03~0.05 MPa）和发讯器（堵塞指示），防止因滤芯堵塞导致泵吸空损坏。

慎用：对于闭式泵或高转速柱塞泵，通常不建议安装吸油过滤器（阻力过大），改为设置磁性过滤器或加大吸油管径。

2. 压力管路过滤器（安装在泵出口，执行元件之前）

主要作用：保护下游的精MI元件（如比例阀、伺服阀、柱塞泵配流盘）。

设计要点：

精度：高精度。根据系统要求，通常为 3μm ~ 10μm（过滤精度）。

耐压：必须承受系统ZUI高工作压力（通常达21~35 MPa）。

结构：必须配备高压旁通阀（开启压力通常为0.3~0.5 MPa）和目视/电信号发讯器。

布局：对于变量泵系统，过滤器应安装在泵出口与系统单向阀之间，且要考虑泵的压力冲击（需选择抗疲劳强度高的壳体）。

3. 回油过滤器（安装在系统回油至油箱的管路上）

主要作用：捕捉系统元件（油缸、马达、阀门）在工作过程中产生的磨损颗粒，在油液返回油箱前将其滤除，保持油箱清洁。

设计要点：

精度：通常为 10μm ~ 20μm。

通流能力：由于回油可能存在峰值流量（如油缸差动回路），滤芯流量应按ZUI大瞬时回油量选取，并留有安全余量。

结构：必须配备旁通阀（开启压力通常为0.2~0.3 MPa），防止滤芯堵塞导致回油背压过高损坏油封或造成系统动作异常。

4. 循环过滤系统（离线过滤）

应用：对于大型液压站（油箱容积 > 1000L）或高可靠性要求系统（如伺服系统）。

设计：独立的电机泵组从油箱底部吸油，经过高精度滤芯（1μm ~ 3μm）和冷却器后再返回油箱。循环泵可以24小时连续运行，不随主系统启停，能有效去除油液中的水分、胶质及微小颗粒，是维持油液NAS 6级以下清洁度的关键。

二、 滤芯选型的核心参数

滤芯选型不是简单的看“几微米”，必须综合以下参数：

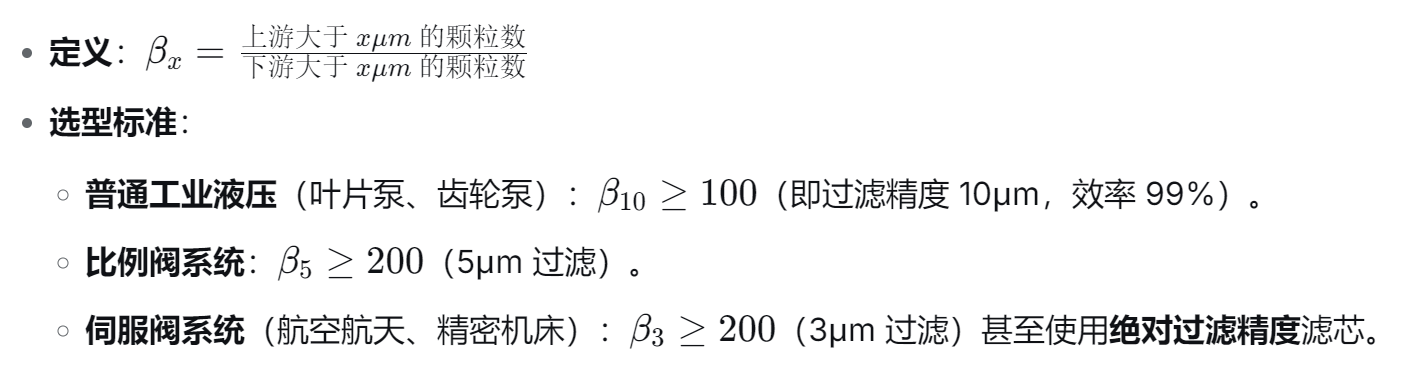

1. 过滤精度（Beta 比）

这是衡量滤芯性能的核心指标。

2. 纳污容量

定义：滤芯在达到旁通阀开启压力前所能容纳的污染物重量（克）。

意义：纳污容量越大，更换周期越长，维护成本越低。深层过滤滤芯（如玻纤）的纳污容量远高于表面过滤滤芯（如金属网）。

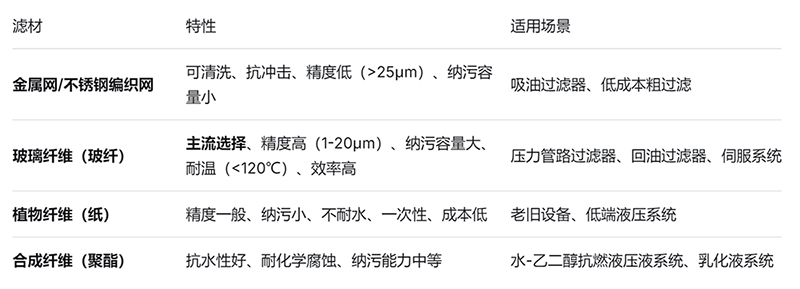

3. 材质选择

4. 压溃压力与抗疲劳强度

压力管路滤芯：滤芯必须能承受 21MPa 甚至更高的压差而不发生结构性损坏（塌陷、破裂）。

回油滤芯：通常要求承受 2.1MPa 压溃压力。

疲劳特性：对于存在压力剧烈脉动的系统（如柱塞泵出口），滤芯需通过 10万次 交变压力循环测试，防止因金属疲劳导致滤网破裂。

三、 污染度目标与滤芯匹配

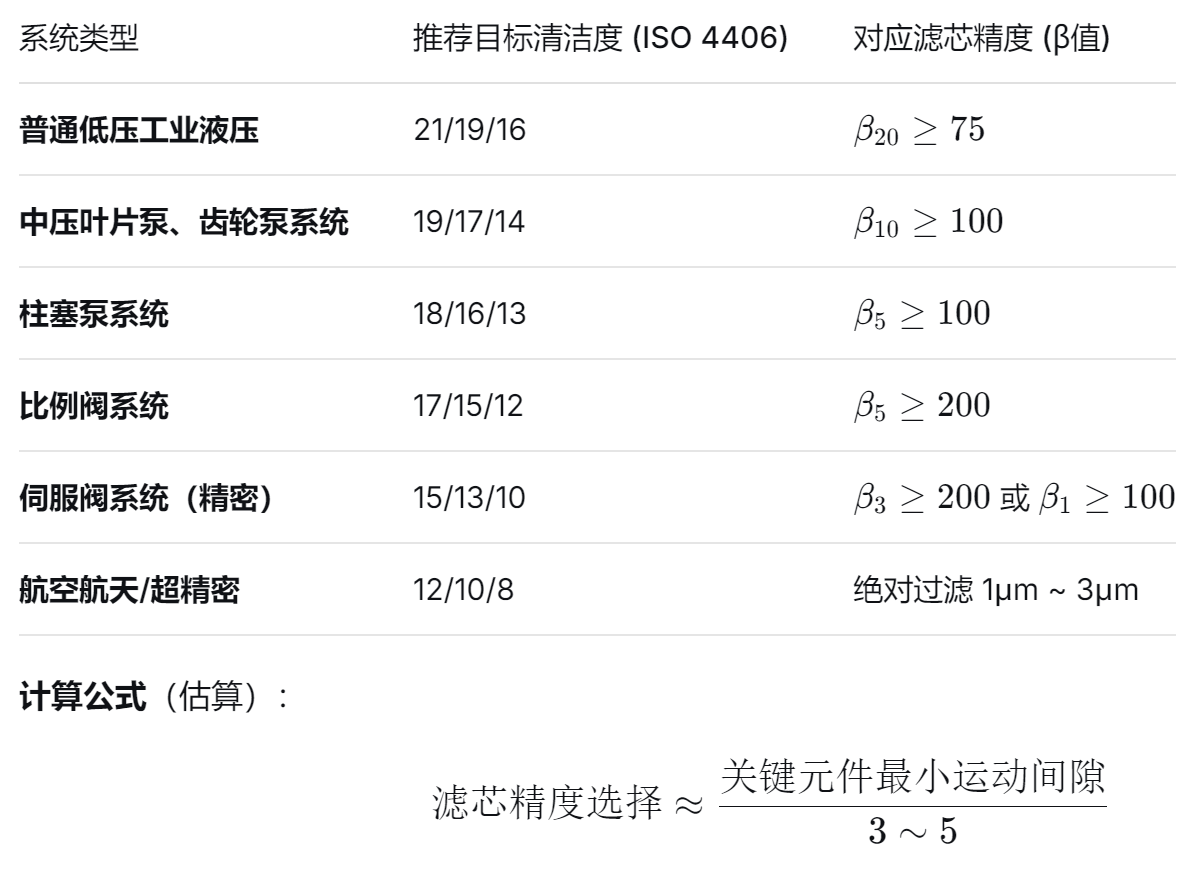

设计的第1步是确定系统目标清洁度，然后反推滤芯精度。

四、 特殊工况与附件设计

冷启动保护

在寒冷地区或低温工况，液压油粘度极高（>1000 cSt）。

措施：压力管路过滤器应设置大通径旁通阀（或采用可切换双筒过滤器），允许冷油直接短路通过，待油温升高后自动切换至过滤状态，防止滤芯因压差过大击穿。

水污染控制

如果系统可能混入水分（如轧钢机、户外设备），滤芯需具备破乳和吸水功能。

选项：

吸水滤芯（含高吸水性聚合物，SAP）：吸附游离水，饱和度达一定量后堵塞报警。

真空脱水装置：对于含水量超标的系统，需配置离线脱水装置。

磁性过滤

在吸油口或回油过滤器旁安装磁棒或磁性滤芯。

作用：吸附铁磁性磨损颗粒（铁屑），这类颗粒即使很细（<1μm）也会对伺服阀造成严重磨损。磁性过滤对降低铁元素含量效果显著。

五、 常见选型误区与规避

误区：精度越高越好

后果：精度过高（如1μm）会导致压降过大、能耗增加、滤芯频繁堵塞，甚至因吸油不足导致泵损坏。

对策：根据系统污染度目标选型，采用分级过滤（吸油粗滤 + 压力/回油精滤）。

误区：忽略流量与粘度修正

后果：选型时按额定流量选滤芯，但在冷油启动或粘度较高的油液（如68号抗磨液压油）中，实际压降远超设计值。

对策：选型时需根据实际工作粘度对滤芯流量进行修正（通常厂家提供粘度-压降曲线）。一般建议滤芯额定流量是系统流量的 1.5~3倍。

误区：没有堵塞发讯器

后果：滤芯堵塞后，旁通阀打开，油液未经过滤直接进入系统，导致污染物大量涌入精MI元件，造成突发性故障。

对策：关键位置的过滤器（尤其是压力管路）必须配置电信号发讯器（开关量或模拟量），接入PLC（可编程逻辑控制器）或报警系统，实现声光报警+自动停机保护。

六、 总结：设计流程

确定污染度目标：根据系统中ZUI高精度的元件（如伺服阀、比例阀、柱塞泵）确定目标清洁度等级（ISO 4406）。

选择过滤精度：根据目标清洁度确定各位置滤芯的 \betaβ 值和过滤精度（μm）。

计算流量与压降：考虑泵流量、回油峰值流量、油液粘度、冷启动工况，选择足够通径的过滤器壳体，并核算初始压降和终了压降。

确定结构与附件：选择带旁通阀、发讯器、磁性过滤的集成式过滤器。对于高可靠性要求，选用双筒切换过滤器（在线更换滤芯）。

验证与维护：在系统运行初期（冲洗阶段）使用专用冲洗板替代精MI滤芯，待管道清洗合格后再安装工作滤芯。建立定期油液取样检测机制，根据压差发讯器和油样报告确定滤芯更换周期。

通过以上系统化的设计与选型，可以显著延长液压元件的寿命，将系统的非计划停机风险降至更低。
