关于液压油缸行程调整的相关知识讲解

2022-04-26 16:40:41

液压油缸行程是指活塞杆的动作长度,即活塞往复运动的至远点和近点的距离。是从液压油缸底部开始动作起,到完全伸出所走的行程就是液压油缸的行程。带有缓冲装置的液压缸,其行程还包括缓冲长度。


什么是可调行程油缸?


在液压油缸的应用领域,由于主机的运行需要,会碰到油缸行程需要调整的情形。目前很多液压油缸的尾部是整体式的,这些油缸都没有可调性,给工作带来很大的不便。行程可调油缸可以解决以上问题。行程可调液压缸,在无需更换零部件的情况下,通过调节手段,快捷、方便地改变液压缸的工作行程。

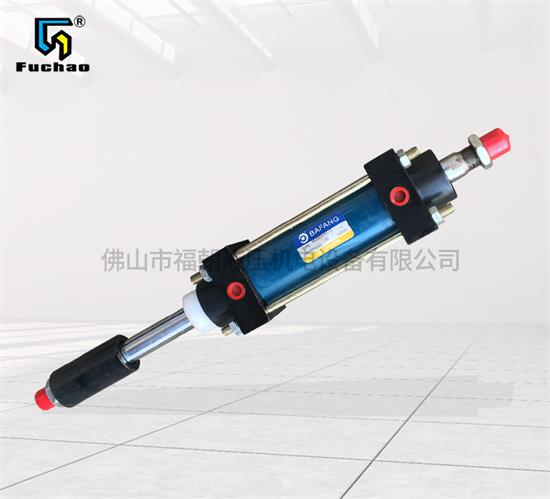

佛山液压油缸

行程可调液压油缸,其活塞的伸出行程可以在一定范围内自由调整。 如油缸的行程是100mm,可调行程50mm,则该油缸的可用行程为50-100mm。可调行程液压缸的结构特点行程可调液压缸,包括缸体、活塞杆、活塞、前后端盖、导向套,以及必不可少的可调行程机构。


现有液压油缸行程调节主要有以下三种形式:


1.螺杆调节式

和普通的液压油缸相比,行程可调液压缸的结构特点是:在活塞杆的杆端增加了可调行程机构:可调螺母、固定螺母。


通过调整可调螺母及固定螺母的位置,可以加大或减小活塞杆伸出的长度,以适应不同的工况。


这种形式的优点是操作方便、快捷,经济适用。


2.液压阀调节式


在液压油缸的底部安装一个液压阀,将油缸的油道与液压阀的油道相连接,通过液压阀控制油缸的动作,以此调节油缸的行程。


该形式的缺点是:因为液压阀设置在油缸的底部,增加了油缸的总长度和尺寸,而且调整行程时需要将油缸全部拆卸,操作麻烦,耗时耗力。


3.位移传感器调节式


在活塞杆轴心孔中安装位移传感器,通过设置不同位移传感器的参数来调节活塞的行程。


其优点是操作方便、精准,缺点是位移传感器的成本相对较高,行程需要用专用的仪器标定。


螺杆调节式行程调节方法:


1.工作前


在工作前,调整好可调螺母和固定螺母的位置,确保液压油缸的行程符合主机的要求。


2.缩短行程


当液压油缸的相关部件需要更新、工况变化,或者出现其他原因需要缩短行程时,可先松开固定螺母,顺时间旋转可调螺母,使前向前移动所需要的长度,调整好后再锁定固定螺母,就可以得到更短的工作行程。


如液压缸当前的行程是100mm,现在需要将行程调整到80mm,则需要将可调螺母向前移动20mm。


3.加大行程


当液压缸长时间工作后,由于部件的磨损或其他原因需要加大行程时,可先将固定螺母松开,根据行程调整的要求,将可调螺母逆时针旋转,使可调螺母向后移动所需要的长度。待调整好后,再锁紧固定螺母即可。


行程可调油缸,不用拆卸和更换油缸,不需要更换零部件,可以随时调节油缸的行程,非常方便,节约了成本,被广泛应用于需要改变油缸行程的场合。
