应该如何解决多级油缸的伸缩不同步问题

2025-06-04 09:33:47

次

多级油缸（多节液压缸）的伸缩不同步问题通常由压力分布不均、摩擦力差异、制造误差或负载不平衡等因素引起。以下是系统的解决方案：

1. 机械同步方案

刚性机械连接

使用同步齿轮齿条、连杆机构或刚性梁将多级油缸的活塞杆物理连接，强制同步。适用于中小型负载，但对安装精度要求高。

钢丝绳/链条同步

通过滑轮和钢丝绳将多个油缸的伸缩运动耦合，成本低但需定期检查磨损。

2. 液压回路同步方案

分流集流阀

采用分流阀（流量分配阀）将泵的流量均分到各油缸，同步精度约5%~10%。需注意阀的压差匹配和油液清洁度。

用同轴液压马达驱动各油缸，保证流量一致，精度较高（2%~5%），但成本较高。

串联油路

将前一级油缸的有杆腔与后一级的无杆腔串联，理论同步性好，但需严格匹配缸径和密封性，且系统压力叠加。

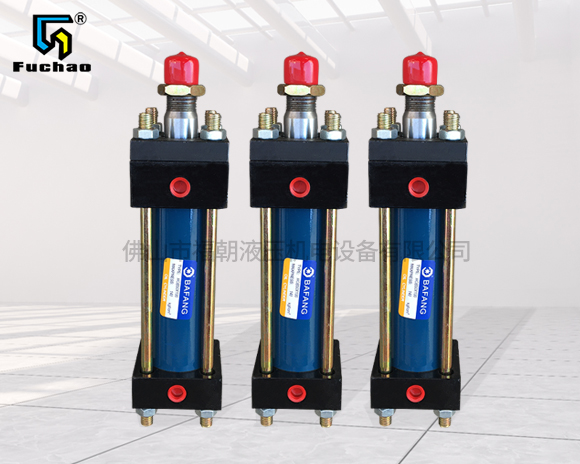

多级油缸

3. 电控同步方案

比例阀/伺服阀控制

通过位移传感器（如LVDT）实时监测各级位移，PLC或专用控制器动态调节比例阀开度，实现闭环控制（精度可达±1mm）。适用于高精度场景。

PID调节

对反馈信号进行PID算法处理，动态补偿流量差异，需调试参数避免振荡。

4. 设计与维护优化

均载设计

确保负载分布对称，避免偏载导致侧向力。例如，在起重机臂架中采用对称布局。

降低摩擦影响

选用低摩擦密封件（如聚氨酯），定期润滑导向套，检查各级缸筒直线度。

制造一致性

严格控制各级缸筒内径、活塞尺寸的加工公差，密封件安装对称性。

5. 故障排查步骤

检查液压系统：确认油液清洁度、泵压力稳定性、有无内泄。

测量同步误差：空载与负载下的偏差，判断是否由外力引起。

分段测试：单独动作各级油缸，排除机械卡阻。

传感器校准：确保位移/压力反馈信号准确。

方案选择建议

低成本场景：分流集流阀 + 机械导向

中等精度：同步液压马达 + PID调节

高精度需求：伺服阀闭环控制（如冶金设备）

通过综合机械、液压和电控手段，可有效解决多级油缸不同步问题，关键是根据实际工况权衡精度、可靠性和成本。
