多级伸缩液压油缸的稳定性分析需综合考虑结构力学、液压动力学及材料特性等多学科因素，其核心挑战在于多级套筒间的非线性相互作用与变载工况下的动态响应。以下是系统化的分析框架与关键要点：

一、失稳模式分类

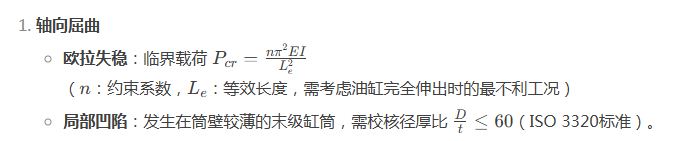

轴向屈曲

多级伸缩液压油缸

径向变形失稳

多级套筒间隙（通常0.1-0.3mm）导致侧向力下的偏摆，表现为：

末级油缸的"S形"弯曲

密封件异常磨损（泄漏量>5滴/分钟即触发预警）

液压振荡

阀口启闭引发的压力脉动（频率>10Hz时与结构固有频率耦合风险增加）。

二、关键影响因素量化分析

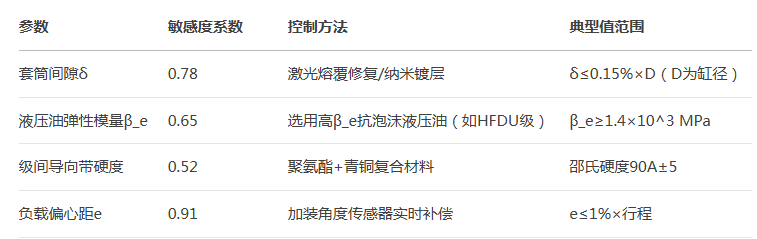

伸缩液压油缸

三、稳定性增强技术

结构优化

变壁厚设计：末级筒壁厚增加20%（如从12mm→14.4mm），首级减薄10%以减重。

预紧力导向环：在每级套筒间设置预压缩量0.05-0.1mm的V型导向带（降低径向晃动）。

两级缓冲阀：在行程末端设置先导式减速阀，降低冲击压力（峰值压差Δp<2MPa）。

蓄能器阻尼：在进油路安装2L气囊蓄能器（充氮压力0.6×系统压力）。

智能监测

FBG光纤传感：沿缸体布设光纤光栅，实时监测应变（精度±1με）。

油液颗粒计数：在线监测NAS等级，控制污染度≤8级（ISO 4406）。

四、技术方向

形状记忆合金（SMA）调节：在套筒关键部位嵌入NiTi合金丝，温控调节刚度。

数字孪生预警：通过实时数据驱动模型预测剩余寿命（误差<5%）。

多级液压缸稳定性提升需遵循"结构-液压-控制"协同优化原则，建议采用拓扑优化（减重15%以上）+主动阻尼控制（振动降低30dB）的组合方案。对于超长行程（>20m）特种油缸，必须进行风载耦合分析（CFD模拟风速15m/s工况）。
